Vrtačko-frézka OPTImill MB 4 PV
Výrobce : OPTIMUM
objednací číslo: 3338466
Celkem237 148 Kč
Cena bez DPH / MJ195 990,00 Kč
Celkem bez DPH195 990,00 Kč
Uvedená cena je katalogová, pro Vaši cenu volejte svému obchodnímu zástupci.
Dostupnost produktu :
na dotaz
Popis

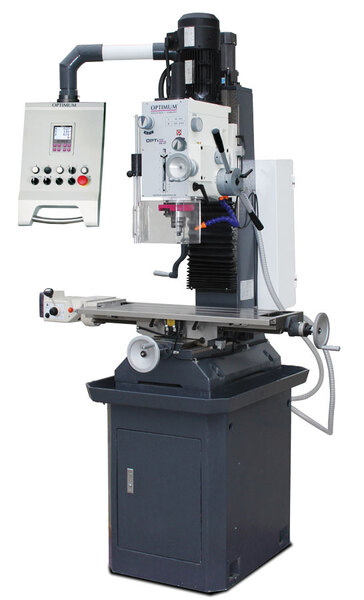

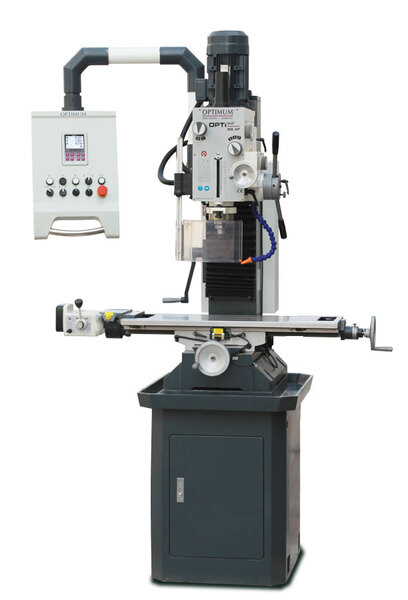

Univerzální vrtačko-frézka s digitálním odměřováním polohy a litinovým podstavcem.
- Broušená převodová kola běžící v olejové lázni zajišťují velmi klidný chod
- Velký rozsah otáček 60 - 2760 ot/min a 12 rychlostí
- Dvoustupňový kvalitní elektromotor
- Ruční posuv pinoly s ručním jemným přísuvem
- Automatický posuv pinoly
- Automatický posuv v ose X, pohyb frézovací hlavy v ose Z pomocí motoru
- Frézovací hlavu lze naklopit o ± 45°
- Vrtání / závitovací cyklus
- Stabilní sloup s masivním rybinovým vedením
- Masivní litinový podstavec s kanálem na třísky
- Standardně dodávané s chladící soustavou
- Výškově stavitelný ochranný kryt s mikrospínačem

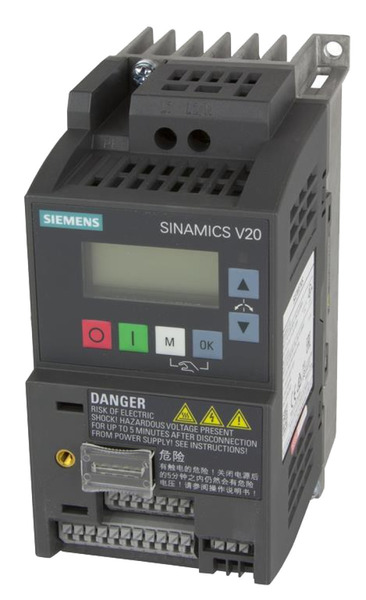

- Plynulá regulace otáček pomocí frekvenčního měniče Siemens Sinamics V20.

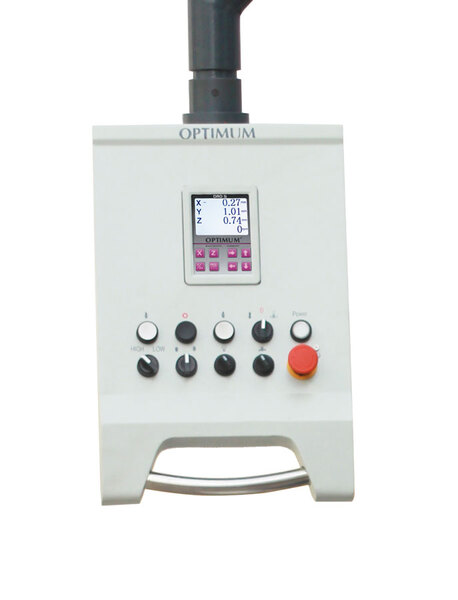

- Ovládací panel
- Vestavěný ovládací panel
- Vestavěné kompaktní digitální odměřování polohy DRO 5
- Uživatelsky přívětivé ovládání
- Třířádkový displej
| Vrtací výkon trvalý | ocel | 20 mm |
|---|---|
| Vrtací výkon max. | ocel | 24 mm |
| Max. průměr stopkové frézy | 26 mm |
| Max. průměr nožové hlavy | 63 mm |
| Vyložení | 258mm |
| Rozměry pracovního stolu | 800×240mm |
| T-drážky | počet | 3 |
| T-drážky | velikost drážky | 14 mm |
| T-drážky | rozteč | 80 mm |
| Upnutí | MK4/M16 |
| Kužel vřetena | MK4 |
| Rozsah posuvu - osa X | 450 mm |
| Rychlost strojního posuvu - osa X | 0,1 | 0,18 | 0,26 mm/min |
| Rozsah posuvu - osa Y | 195 mm |
| Rozsah posuvu - osa Z | 350 mm |
| Otáčky | 60–2760ot/min |
| Plynulá změna otáček | Ne |
| Počet rychlostních stupňů | 12 (6 převodů x 2 rychlosti motoru) |
| Max. vzdálenost vřetene a stolu | 420 mm |
| Posuv pinoly | 120 mm |
| Úhel naklopení frézovací hlavy | -45 °až +45 ° |
| Příkon | 1500 W |
| Elektrické připojení | 400 V |
| Rozměry (š × v × h) | 1600×2110×930 mm |
| Hmotnost | 495 kg |
